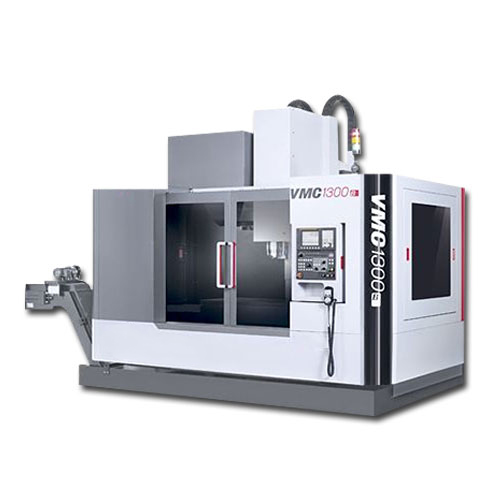

VMC-B系列經典型立式加工中心
VMC-B系列經典型立式加工中心不僅規格齊全，從主軸配置上我們也做到豐富多樣，從標準的皮帶式聯接、直連式8000轉到輸出380Nm大扭矩。
0.00
0.00
產品特點：
VMC-B系列經典型立式加工中心不僅規格齊全，從主軸配置上我們也做到豐富多樣，從標準的皮帶式聯接、直連式8000轉到輸出380Nm大扭矩。
?VMC-B系列經典型立式加工中心技術參數：
| 名稱 | 單位 | VMC650 | VMC760 | VMC850 | VMC1000 | ||||
| 工作臺尺寸 | mm | 420×700 | 420×900 | 500×1000 | 520×1200 | ||||
| 允許荷重 | kg | 300 | 300 | 500 | 500 | ||||
| T型槽尺寸 | 18×3 | 18×3 | 18×5 | 18×5 | |||||
| 工作范圍 | |||||||||
| 工作臺行程(X軸) | mm | 650 | 760 | 850 | 1000 | ||||
| 滑座行程(Y軸) | mm | 420 | 420 | 510 | 510 | ||||
| 主軸箱行程(Z軸) | mm | 510 | 510 | 540 | 540 | ||||
| 主軸鼻端至工作臺面尺寸 | mm | 130-640 | 130-640 | 150-690 | 150-690 | ||||
| 主軸 | |||||||||
| 錐孔(7:24) | BT40 | BT40 | BT40 | BT40 | |||||
| 轉速范圍 | r/min | 8000 | 8000 | 8000 | 8000 | ||||
| 輸出扭矩 | N.m | 35.5 | 35.5 | 52.5 | 52.5 | ||||
| 主軸電機功率 | kW | 7.5/11 | 7.5/11 | 11.5/15 | 11.5/15 | ||||
| 主軸中心到立柱導軌面距離 | mm | 600 | 600 | ||||||
| 主軸傳動 | 皮帶式傳動 | 皮帶式傳動 | 皮帶式傳動 | 皮帶式傳動 | |||||
| 瓣刀 | 45度四瓣刀 | 45度四瓣刀 | 45度四瓣刀 | 45度四瓣刀 | |||||
| 刀具 | |||||||||
| 刀柄規格 | MAS403: BT40 | MAS403: BT40 | MAS403: BT40 | MAS403: BT40 | |||||
| 拉釘規格 | MAS403: LDA-BT40 | MAS403: LDA-BT40 | MAS403: LDA-BT40 | MAS403: LDA-BT40 | |||||
| 進給 | |||||||||
| 進給速度 | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | ||||
| 快速移動 | |||||||||
| X軸 | m/min | 36 | 36 | 24/36 | 24/36 | ||||
| Y軸 | m/min | 36 | 36 | 24/36 | 24/36 | ||||
| Z軸 | m/min | 30 | 30 | 18/36 | 18/36 | ||||
| 刀庫 | |||||||||
| 刀庫形式 | 圓盤式 | 斗笠式 | 圓盤式 | 斗笠式 | 圓盤式 | 斗笠式 | 圓盤式 | 斗笠式 | |
| 刀庫容量 | 把 | 16 | 16 | 24 | 20 | 24 | 20 | ||
| 刀具長度 | mm | 300 | 300 | 300 | 300 | ||||
| 刀具重量 | kg | 7 | 7 | 7 | 7 | ||||
| 換刀時間(刀對刀) | s | 2.8 | 7 | 2.8 | 7 | 3.5 | 7 | 3.5 | 7 |
| 刀盤直徑 | |||||||||
| 滿刀 | mm | φ80 | φ80 | φ80 | φ80 | ||||
| 相鄰空刀 | mm | φ125 | φ125 | φ150 | φ150 | ||||
| SB6330 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ||||
| JB/T8771.4-1998 | mm | 0.015/0.012/0.015 | 0.015/0.012/0.015 | 0.02/0.015/0.015 | 0.02/0.015/0.015 | ||||
| JISB6330 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ||||
| JB/T8771.4-1998 | mm | 0.01/0.008/0.01 | 0.01/0.008/0.01 | 0.012/0.01/0.01 | 0.012/0.01/0.01 | ||||
| 電壓 | V | 380 | 380 | 380 | 380 | ||||
| 電氣總容量 | KVA | 25 | 25 | 25 | 25 | ||||
| 氣壓 | Mpa | 0.5 | 0.5 | 0.5 | 0.5 | ||||
| 機床尺寸 | |||||||||
| 長×寬×高 | mm | 2200×2400×3000 | 2500×2400×3000 | 2840×2565×2944 | 3040×2565×2944 | ||||
| 機床重量 | kg | 5100 | 5500 | 7300 | 7500 | ||||
| 數控系統 | FANUC 0i MC | FANUC 0i MC | FANUC 0i MC | FANUC 0i MC | |||||
